Мощность, кВт
|
100 |
|---|---|
|
Ориентировочная площадь отопления, м2
|
до 1000 |
|
Толщина, мм
|
4 |
Водогрейные твердотопливные аппараты «Проскуров» это экономически выгодное решение для индивидуального отопления при отсутствии газоснабжения. Аппараты оборудованы автоматикой с вентилятором для наддува воздуха. Эффективная теплоизоляция позволяет минимизировать теплопотери.

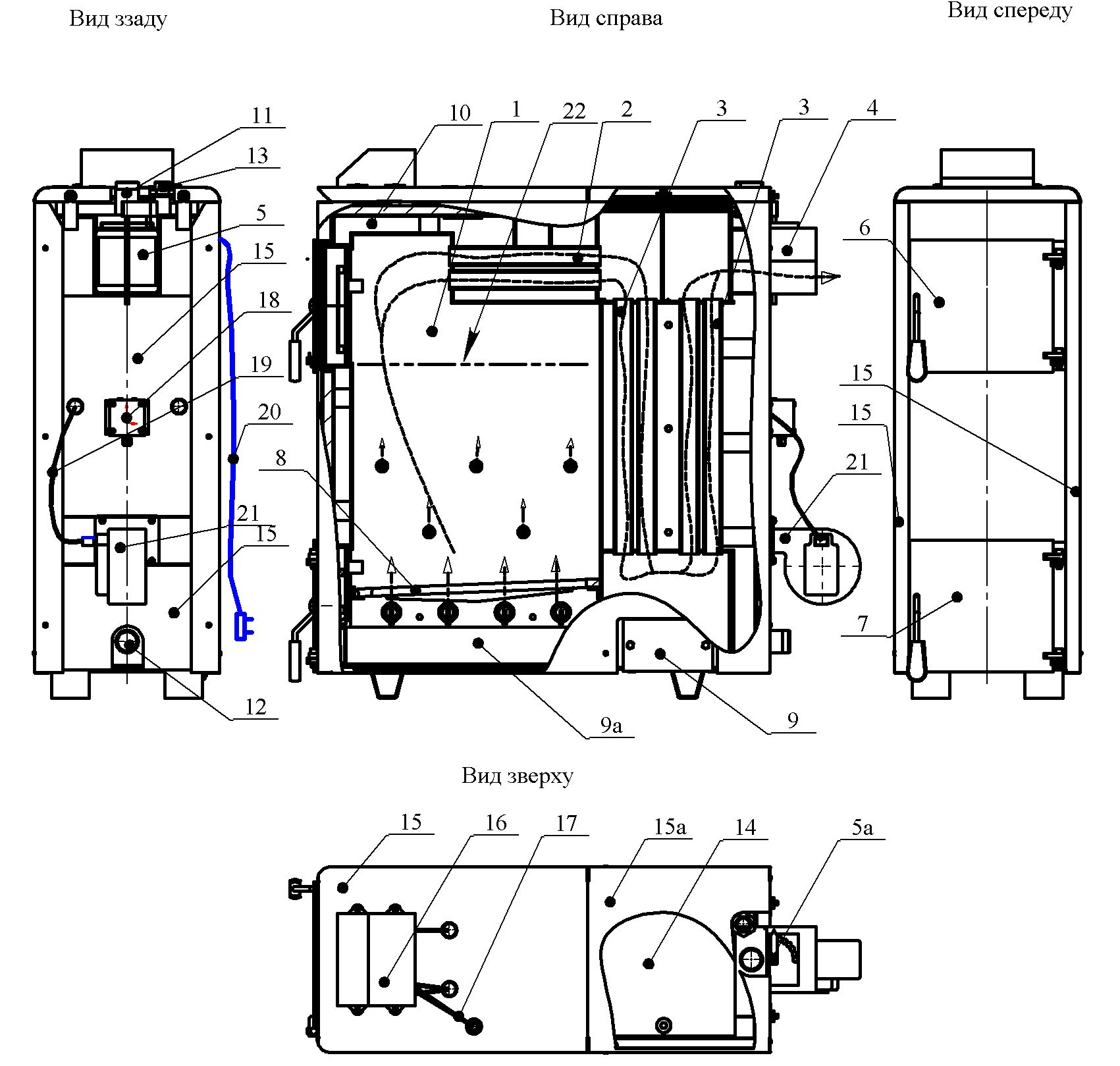

Основной частью аппарата является стальной теплообменник 1, включающий в себя горизонтальные 2
и вертикальные 3 дымогарные трубы.
Кроме того теплообменник включает в себя:
4-дымоотводящий патрубок;
5-шибер;
5а-рукоятка шибера;
6-загрузочные дверцы;
7-дверцы чистки колосников и удаления золы (в некоторых моделях могут быть отдельные дверцы для удаления пепла)
8 чугунные колосники;
9 крышка люка чистки;
9а емкость для пепла;
10-водяная рубашка теплообменника;
11-патрубок подачи теплоносителя в систему;
12-обратный патрубок;
13-патрубок для установки группы безопасности;
14-дверца для чистки вертикальных дымогарных труб.
Внешне аппарат закрыт панелями 15
и легкосъемной панелью 15а (которая предоставляет доступ к дверце 14).
Сверху аппарата размещен пульт управления (контроллер) 16.
Термодатчики контроллера 17 вставлены в специальный стакан, омываемый водяной рубашкой теплообменника.
Сзади аппарата является кабельная коробка 18 для подключения циркуляционного насоса.
Кабель питания вентилятора 19 оснащен вилкой для подключения вентилятора.
Вентилятор 21 входит в комплект аппарата и закрепляется потребителем согласно данного рисунка с помощью винтов.
Сзади аппарата также выходит шнур питания аппарата 20 от электросети 220В 50Гц.
Линия 22 показывает максимальную загрузку аппарата топливом (для дров).
Линия находится на нижнем уровне загрузочных дверок
